Инстант електричен бојлер CT12350 PCBA е интегрирано контролно решение развиено за системи за инстант загревање на вода од 220 V, 6 kW. Комбинира етапна контрола на греењето, детекција на проток на вода, регулација на температурата, контрола на LED дисплејот и повеќе функции за заштита од дефекти на една PCBA.

Дизајниран за инстант електрични бојлери за домаќинство и приспособени апарати за топла вода, CT12350 поддржува прилагодување на хардвер, фирмвер, екран и интерфејс за различни OEM и ODM проекти.

Контрола на греење од 6 kW со седум нивоа на моќност

Тестираната верзија на напојување со прекинувач работи од AC 150–280 V на 50 Hz. На номинален напон од AC 220 V, PCBA поддржува максимално оптоварување за греење од 6.000 W и контролира три излезни групи на греење.

Достапни се седум нивоа на моќност за да се обезбеди пофлексибилна регулација на температурата:

- Ниво 1: 1.400 W

- Ниво 2: 2.200 W

- Ниво 3: 2.400 W

- Ниво 4: 3.600 W

- Ниво 5: 3.800 W

- Ниво 6: 4.600 W

- Ниво 7: 6.000 W

Дизајнот за греење на повеќе нивоа му овозможува на контролорот да избере соодветен излез според режимот на работа, температурата на водата и побарувачката за греење.

Интелигентна контрола на постојана температура

Контролната плоча на бојлерот CT12350 обезбедува прилагодлив температурен опсег од 30–55°C. Сензор за температура од 50 kΩ NTC се користи за откривање на температурата и контрола на повратни информации.

Во режимот AI, PCBA автоматски избира соодветно ниво на моќност и целна температура според температурата на влезната вода. Програмираните поставки за температура со вештачка интелигенција се движат од 39°C до 45°C под условите на влезната температура запишани во извештајот од тестот.

Достапни се и три режими на температура за практично работење:

- Детски режим: 38°C

- Режим за возрасни: 42°C

- Сениорски режим: 45°C

Контролорот поддржува автоматска калибрација и меморија на параметри со постојана температура. Врз основа на снимените тестови на примерокот на влезна температура од 25°C и стапки на проток од 1,5 L/min и 3 L/min, измерената излезна температура остана во рамките на приближно ±2°C на тестираните зададени точки.

Активирање на проток на вода и контрола на мирување

PCBA го започнува процесот на контрола на греењето кога откриениот проток на вода ќе достигне приближно 1,5 L/min. Греењето престанува кога протокот се намалува на приближно 1,3 L/min.

Кога не е откриен проток на вода, контролорот влегува во мирување по приближно две секунди. Екранот може повторно да се активира со притискање на копче или со враќање на протокот на вода. Оваа контролна логика помага да се координира работата на греењето со вистинската побарувачка на вода.

Контрола на допир и LED дисплеј

Инстант електричен бојлер PCBA CT12350 обезбедува пет главни контролни клучеви:

- Моќ

- Зголемување на температурата или моќноста

- Намалување на температурата или моќноста

- АИ

- Избор на режим

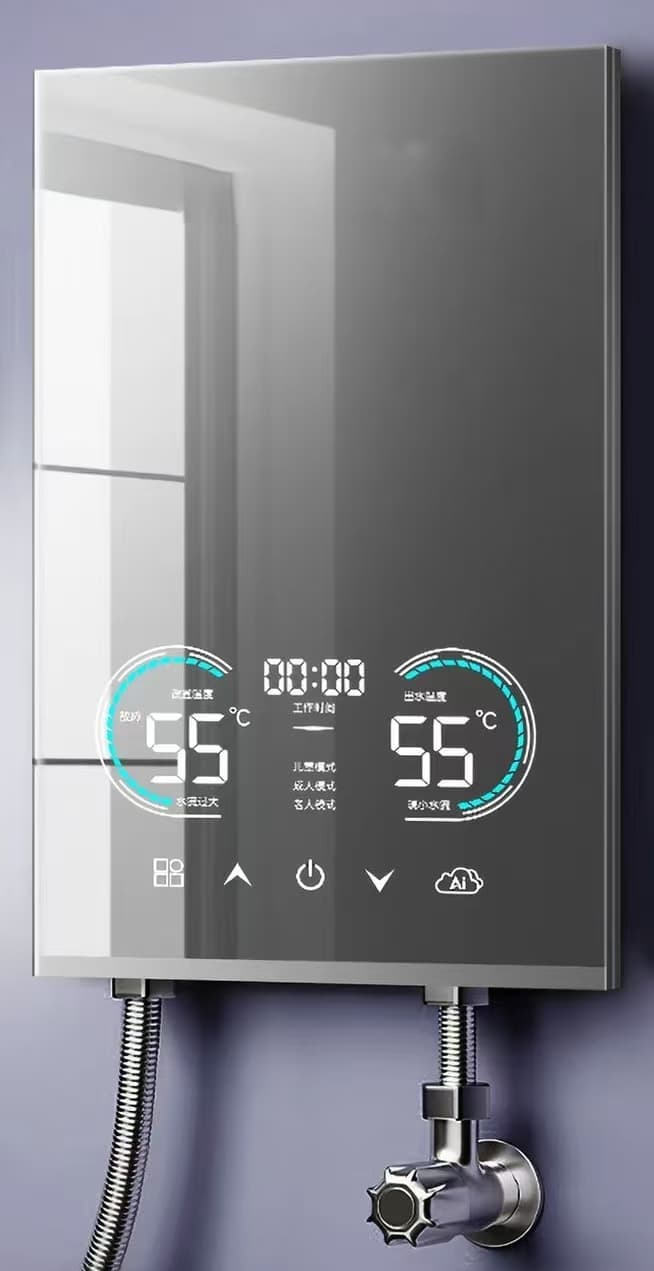

Интерфејсот за контрола на допир може да работи преку површински монтиран стаклен панел од 4 mm или пластичен панел од 2 mm, што му овозможува на производителот на апаратот да развие различни дизајни на предната плоча.

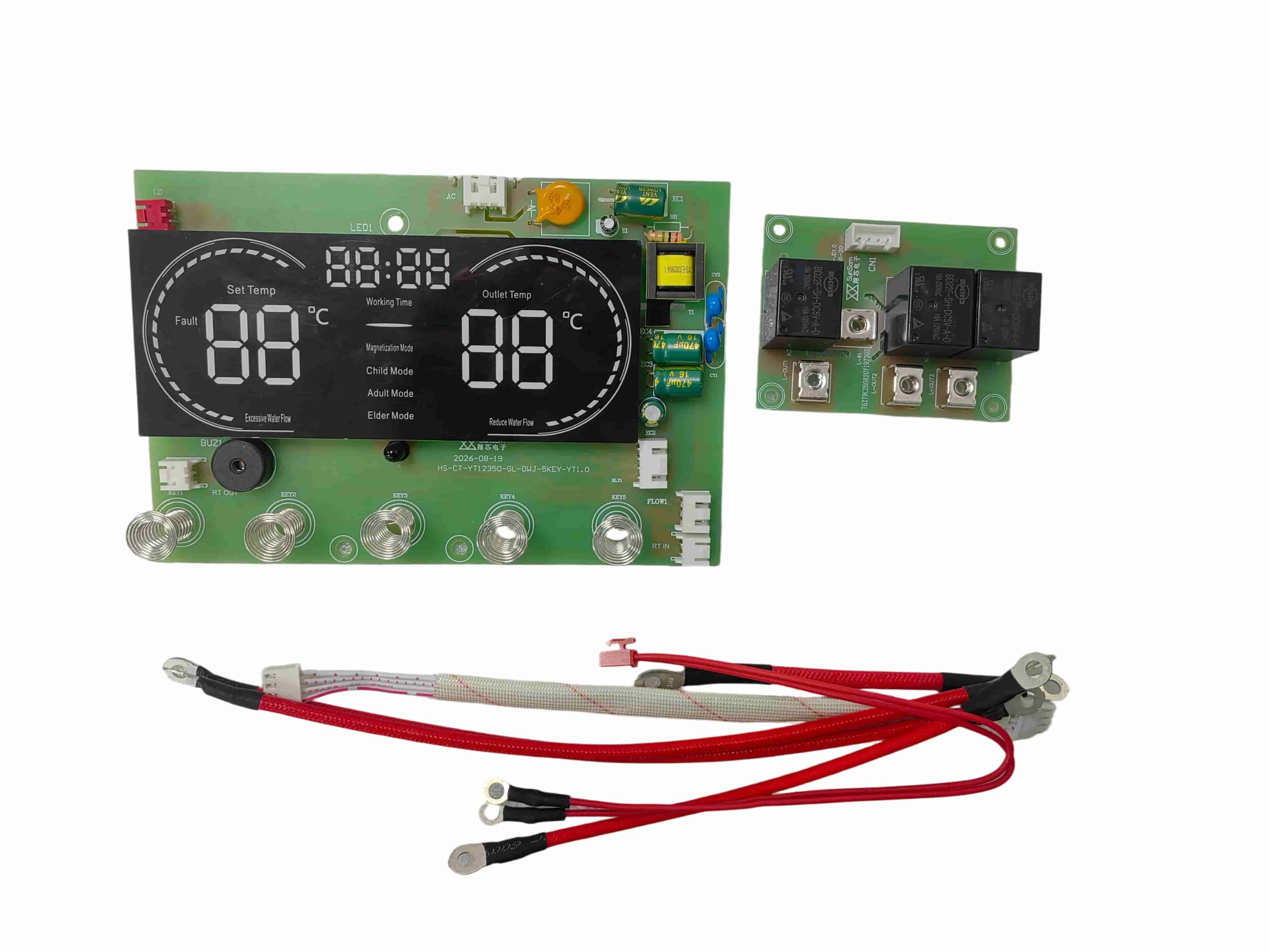

LED дисплејот може да прикаже:

- Температура на излезната вода

- Поставете температура

- Работно време

- Статус на греење

- Статус на вклучување

- Избран режим на работа

- Шифри за грешка

Иконите на екранот и распоредот на интерфејсот може да се прилагодат според изгледот на производот и барањата на клиентите.

Повеќекратни функции за заштита од дефекти

CT12350 вклучува неколку функции за контрола и дијагностицирање на дефекти за инстант електричен бојлер.

Кога излезната температура ќе достигне 63°C, контролорот автоматски ја намалува моќноста на греењето за едно ниво на моќност. Ако температурата достигне или надмине 65°C, се активира алармот за прекумерна температура E4 и загревањето престанува. Нормалната работа може да продолжи откако температурата ќе падне под 55°C.

Контролорот исто така поддржува:

- Е1 аларм за дефект на истекување и прекин на греењето

- Сензор за температура на излезот E2 од отворен спој или заштита од краток спој

- Автоматско враќање откако ќе се отстрани дефектот на сензорот за температура

- Екран со код за грешка за полесна проверка и одржување

Изведбата на финалната заштита зависи од комплетниот дизајн на апаратот, сензорите, жиците, системот за греење и другите безбедносни компоненти.

Главни технички спецификации

| Параметар | Спецификација |

|---|---|

| Модел на производ | CT12350 |

| Тип на производ | Инстант електричен бојлер PCBA |

| Дизајн на контролен одбор | Изолиран интегриран контролен одбор |

| Работен напон | AC 150–280 V, 50 Hz |

| Номинален напон | AC 220 V |

| Максимално оптоварување за греење | 6.000 W |

| Излези за контрола на греењето | 3 Групи |

| Нивоа на моќност | 7 Нивоа |

| Опсег на поставување на температурата | 30–55°C |

| Стапка на проток на активирање | 1,5 L/min |

| Стапка на проток на исклучување | 1,3 L/min |

| Температурен сензор | 50 kΩ NTC на 25°C |

| Претходно поставени режими | Дете 38°C, возрасни 42°C, постари 45°C |

| Компатибилност со панел на допир | 4 mm стакло или 2 mm пластична плоча |

| Работна температура | −15°C до 65°C |

| Работна влажност | 10%–95% RH |

Тестирање на примероци и верификација на перформансите

За време на проверката на примерокот, верзијата за напојување со прекинувачки режим работеше непрекинато осум часа на наизменична струја 280 V без абнормални перформанси. Системот исто така работеше осум часа при тестирање на 65°C и 90% релативна влажност.

Овие резултати се однесуваат на тестираниот примерок и наведените услови за тестирање. Конечните електрични, еколошки и безбедносни спецификации треба повторно да се проверат откако PCBA ќе се интегрира во комплетниот бојлер на купувачот.

Прилагодување на OEM и ODM PCBA

CT12350 може да се користи како референтна контролна платформа за приспособени проекти за инстант електричен бојлер. Достапните инженерски и производствени услуги вклучуваат:

- PCBA хардверски дизајн

- Развој на вграден фирмвер

- Приспособување на логиката за контрола на греењето

- Приспособување на екранот и интерфејсот на допир

- Прилагодување на конекторот и жици-појас

- Усогласување на температура и проток-сензор

- Извор на компоненти

- Склопување SMT и DIP

- Функционално тестирање

- Прототип и сериско производство

За евалуација на проектот, клиентите можат да го обезбедат потребниот работен напон, грејна моќност, димензии на производот, дизајн на екранот, спецификации на сензорот, дијаграм за поврзување и целни безбедносни стандарди.

Апликации

Контролната платформа CT12350 е погодна за:

- Инстант електрични бојлери за домаќинство

- Инстант електрични бојлери за туширање

- Компактни ѕидни бојлери

- Апарати за топла вода во бања и кујна

- Прилагодени OEM и ODM системи за греење на вода

Ако развивате инстант бојлер од 220 V и ви треба приспособлив контролен PCBA од 6 kW, контактирајте со SunSam со спецификациите на производот, цртежите или постоечките примероци. Нашиот инженерски тим може да ги процени барањата за контрола и да подготви соодветен предлог за развој и производство на PCBA.
